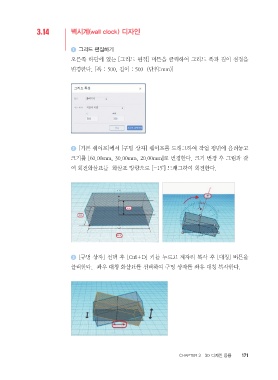

3.14? 벽시계(wall clock) 디자인

1? ? 그리드 편집하기
오른쪽 하단에 있는 [그리드 편집] 버튼을 클릭하여 그리드 폭과 길이 설정을
변경한다. [폭 : 500, 길이 : 500 (단위:mm)]

2? ? [기본 쉐이프]에서 [구멍 상자] 쉐이프를 드래그하여 작업 평면에 올려놓고
크기를 [60.00mm, 30.00mm, 20.00mm]로 변경한다. 크기 변경 후 그림과 같
이 회전화살표를 화살표 방향으로 [-15°] 드래그하여 회전한다.

3? ? [구멍 상자] 선택 후 [Ctrl?+?D] 키를 누르고 제자리 복사 후 [대칭] 버튼을
클릭한다. 좌우 대칭 화살표를 선택하여 구멍 상자를 좌우 대칭 복사한다.

CHAPTER 3? 3D 디자인 응용 171
