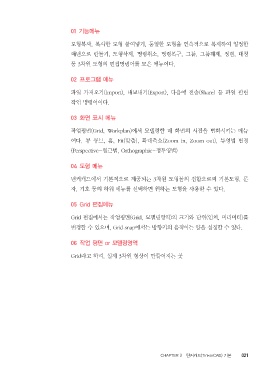

Page 31 - TINKER CAD&3D PRINTING

01? 기능메뉴
도형복사, 복사한 도형 붙여넣기, 동일한 도형을 연속적으로 복제하여 일정한
패턴으로 만들기, 도형삭제, 명령취소, 명령복구, 그룹, 그룹해제, 정렬, 대칭
등 3차원 도형의 편집명령어를 모은 메뉴이다.
02? 프로그램 메뉴
파일 가져오기(Import), 내보내기(Export), 다음에 전송(Share) 등 파일 관련
작업 명령어이다.
03? 화면 표시 메뉴
작업평면(Grid, Workplan)에서 모델링할 때 화면의 시점을 변화시키는 메뉴
이다. 뷰 큐브, 홈, Fit(맞춤), 확대축소(Zoom in, Zoom out), 투영법 변경
(Perspective-원근법, Orthographic-정투영법)
04? 도형 메뉴
틴커캐드에서 기본적으로 제공되는 3차원 도형들의 집합으로써 기본도형, 문
자, 기호 등의 하위 메뉴를 선택하면 원하는 도형을 사용할 수 있다.
05? Grid 편집메뉴
Grid 편집에서는 작업평면(Grid, 모델링영역)의 크기와 단위(인치, 미리미터)를
변경할 수 있으며, Grid snap에서는 방향키의 움직이는 양을 설정할 수 있다.
06? 작업 평면 or 모델링영역
Grid라고 하며, 실제 3차원 형상이 만들어지는 곳

CHAPTER 2? 틴커캐드(TinkerCAD) 기본 021
