Page 40 - TINKER CAD&3D PRINTING

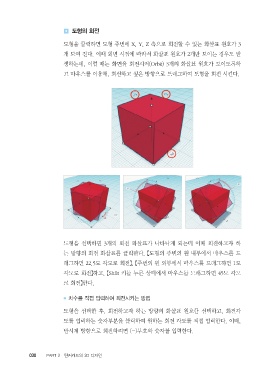

?? 도형의 회전

도형을 클릭하면 도형 주변에 X, Y, Z 축으로 회전할 수 있는 화살표 원호가 3
개 보여 진다. 이때 회면 시점에 따라서 화살표 원호가 2개만 보이는 경우도 발
생하는데, 이럴 때는 화면을 회전시켜(Orbit) 3개의 화살표 원호가 보이도록하
고 마우스를 이용해, 회전하고 싶은 방향으로 드래그하여 도형을 회전 시킨다.

도형을 선택하면 3개의 회전 화살표가 나타나게 되는데 이때 회전하고자 하
는 방향의 회전 화살표를 클릭한다. 【도형의 주변의 원 내부에서 마우스를 드
래그하면 22.5도 각도로 회전】, 【주변의 원 외부에서 마우스를 드래그하면 1도
각도로 회전】하고, 【Shfit 키를 누른 상태에서 마우스를 드래그하면 45도 각도
로 회전】한다.
■■ 치수를 직접 입력하여 회전시키는 방법
도형을 선택한 후, 회전하고자 하는 방향의 화살표 원호를 선택하고, 회전각
도를 입력하는 숫자부분을 클릭하여 원하는 회전 각도를 직접 입력한다. 이때,
반시계 방향으로 회전하려면 (-)부호와 숫자를 입력한다.

030 PART 2? 틴커캐드의 3D 디자인
