CHAPTER6
컴퓨터 하드웨어
Abstract

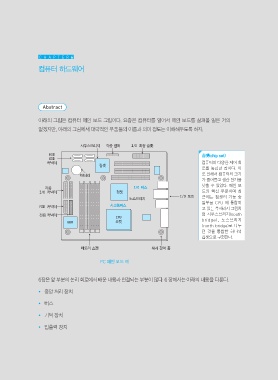

아래의 그림은 컴퓨터 메인 보드 그림이다. 요즘은 컴퓨터를 열어서 메인 보드를 살펴볼 일은 거의
없겠지만, 아래의 그림에서 대략적인 부품들의 이름과 의미 정도는 이해해두도록 하자.
사우스브리지 각종 점퍼 I/O 확장 슬롯
HDD 칩셋 칩셋(chip set)
ODD
커넥터 배터리 컴퓨터의 다양한 제어 회
로를 통합한 칩이다. 이
각종 I/O 버스 I/O 포트 로 인해서 컴퓨터의 크기
I/O 커넥터 칩셋 가 줄어들고 생산 단가를
FDD 커넥터 낮출 수 있었다. 메인 보
전원 커넥터 노스브리지 드의 핵심 부분이며 최
근에는 칩셋의 기능 중
시스템버스 일부를 CPU 에 통합하
고 있는 추세라서 그림처
CPU 럼 사우스브리지(south
ROM 소켓 bridge), 노스브리지
(north bridge)로 나누
던 것을 통합한 하나의
칩셋으로 구현한다.
메모리 소켓 섀시 장착 홀
PC 메인 보드 예
6장은 앞 부분의 논리 회로에서 배운 내용과 연결되는 부분이 많다. 6 장에서는 아래의 내용을 다룬다.
yy중앙 처리 장치
yy버스
yy기억 장치
yy입출력 장치
