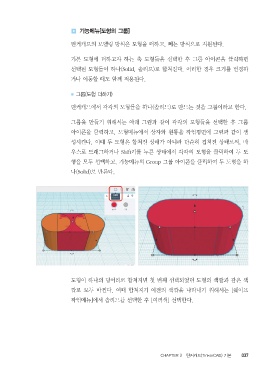

Page 47 - TINKER CAD&3D PRINTING

?? 기능메뉴[도형의 그룹]

틴커캐드의 모델링 방식은 도형을 더하고, 빼는 방식으로 지원된다.
기본 도형에 더하고자 하는 축 도형들을 선택한 후 그룹 아이콘을 클릭하면
선택된 도형들이 하나(Solid, 솔리드)로 합쳐진다. 이러한 경우 크기를 변경하
거나 이동할 때도 함께 적용된다.
■■ 그룹(도형 더하기)
틴커캐드에서 각각의 도형들을 하나(솔리드)로 만드는 것을 그룹이라고 한다.
그룹을 만들기 위해서는 아래 그림과 같이 각각의 도형들을 선택한 후 그룹
아이콘을 클릭하고, 도형메뉴에서 상자와 원통을 작업평면에 그림과 같이 생
성시킨다. 이때 두 도형은 합쳐진 상태가 아니라 단순히 겹쳐진 상태로써, 마
우스로 드래그하거나 Shift키를 누른 상태에서 각각의 도형을 클릭하여 두 도
형을 모두 선택하고, 기능메뉴의 Group 그룹 아이콘을 클릭하여 두 도형을 하
나(Solid)로 만든다.

도형이 하나의 덩어리로 합쳐지면 첫 번째 선택되었던 도형의 색깔과 같은 색
깔로 모두 바뀐다. 이때 합쳐지기 이전의 색깔을 나타내기 위해서는 [쉐이프
작업메뉴]에서 솔리드를 선택한 후 [여러색] 선택한다.

CHAPTER 2? 틴커캐드(TinkerCAD) 기본 037
