Page 49 - TINKER CAD&3D PRINTING
P. 49

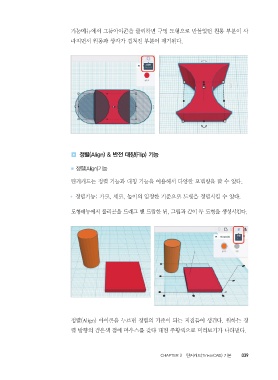

기능메뉴에서 그룹아이콘을 클릭하면 구멍 도형으로 만들었던 원통 부분이 사
라지면서 원통과 상자가 겹쳐진 부분이 제거된다.
?? 정렬(Align) & 반전 대칭(Flip) 기능
■■ 정렬(Align)기능
틴커캐드는 정렬 기능과 대칭 기능을 이용해서 다양한 모델링을 할 수 있다.
yy 정렬기능: 가로, 세로, 높이의 일정한 기준으로 도형을 정렬시킬 수 있다.
도형메뉴에서 폴리곤을 드래그 앤 드랍한 뒤, 그림과 같이 두 도형을 생성시킨다.
정렬(Align) 아이콘을 누르면 정렬의 기준이 되는 지점들이 생긴다. 원하는 정
렬 방향의 검은색 점에 마우스를 갖다 대면 주황색으로 미리보기가 나타낸다.
CHAPTER 2? 틴커캐드(TinkerCAD) 기본 039
