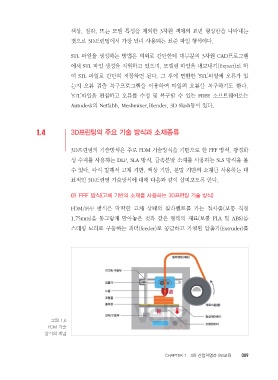

Page 19 - TINKER CAD&3D PRINTING

색상, 질감, 또는 모델 특성을 제외한 3차원 객체의 표면 형상만을 나타내는
것으로 3D프린팅에서 가장 널리 사용되는 표준 파일 형식이다.

STL 파일을 생성하는 방법은 의외로 간단한데 대부분의 3차원 CAD프로그램
에서 STL 파일 생성을 지원하고 있으며, 모델링 파일을 내보내기(Expert)로 하
여 STL 파일로 간단히 저장하면 된다. 그 후에 변환한 ‘STL’파일에 오류가 있
는지 오류 검출 복구프로그램을 이용하여 파일의 오류를 복구하기도 한다.
‘STL’파일을 편집하고 오류를 수정 및 복구할 수 있는 FREE 소프트웨어로는
Autodesk의 Netfabb, Meshmixer,Blender, 3D Slash등이 있다.

1.4? 3D프린팅의 주요 기술 방식과 소재종류

3D프린팅의 기술방식은 주로 FDM 기술방식을 기반으로 한 FFF 방식, 광경화
성 수지를 사용하는 DLP, SLA 방식, 금속분말 소재를 사용하는 SLS 방식을 볼
수 있다. 다시 말해서 고체 기반, 액상 기반, 분말 기반의 소재를 사용하는 대
표적인 3D프린팅 기술방식에 대해 다음과 같이 살펴보도록 한다.

01? FFF 방식(고체 기반의 소재를 사용하는 3D프린팅 기술 방식)
FDM/FFF 방식은 딱딱한 고체 상태의 필라멘트를 가는 철사줄(보통 직경
1.75mm)을 동그랗게 말아놓은 것과 같은 형태의 재료(보통 PLA 및 ABS)를
스테핑 모터로 구동하는 피더(feeder)로 공급하고 가열된 압출기(Extruder)를

그림 1.6
FDM 기술
방식의 개념

CHAPTER 1? 4차 산업혁명과 SW교육 009
